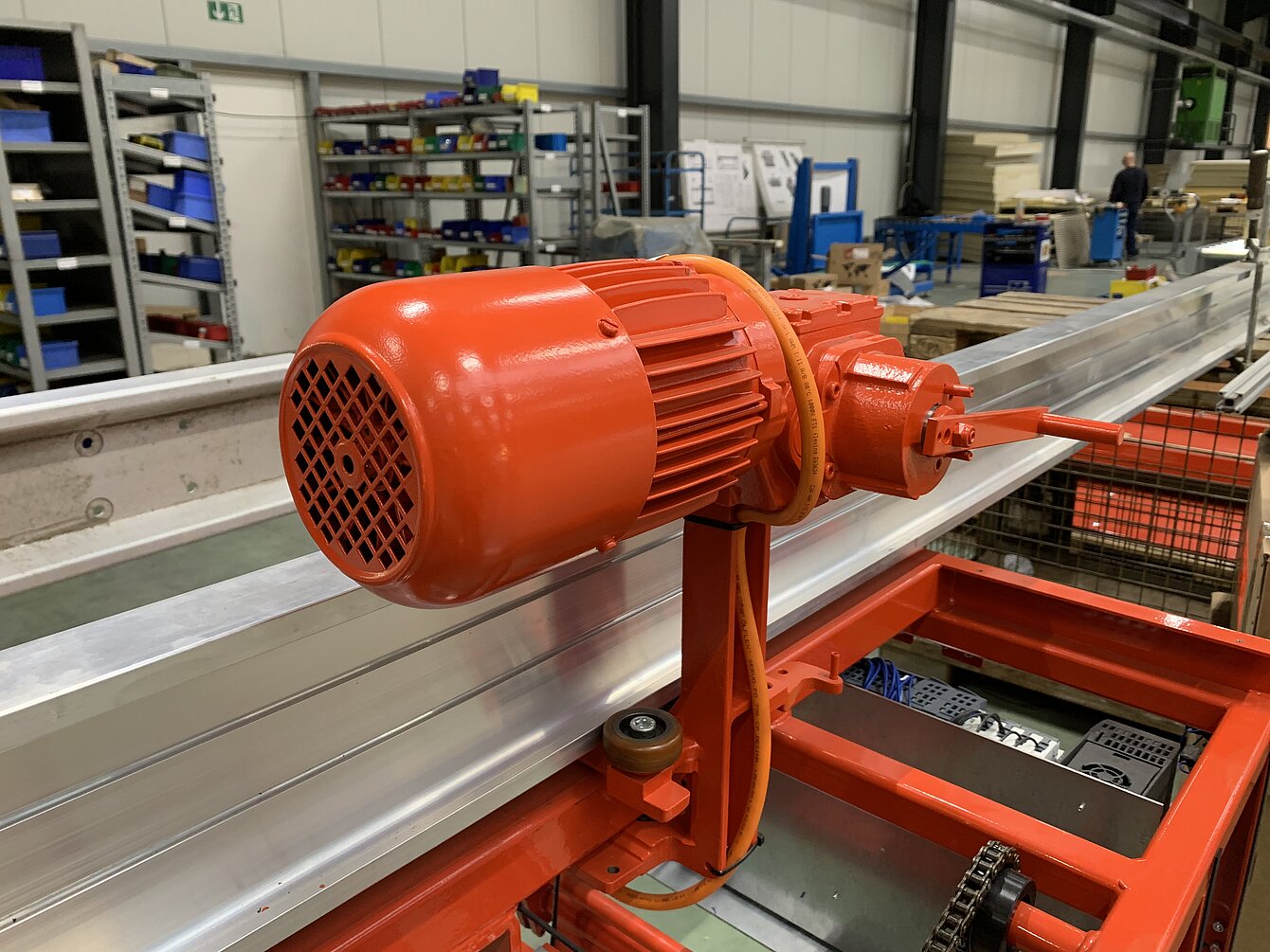

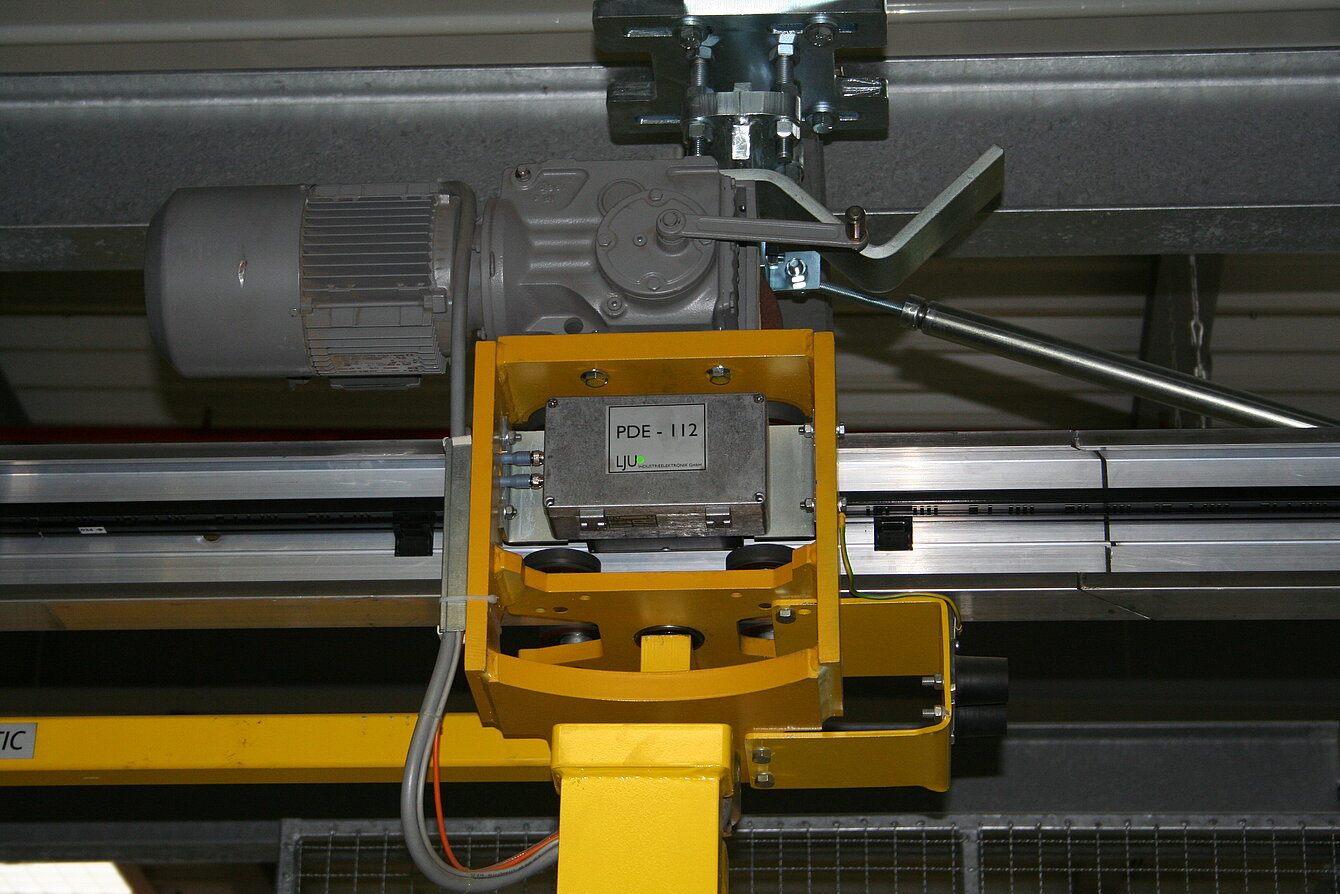

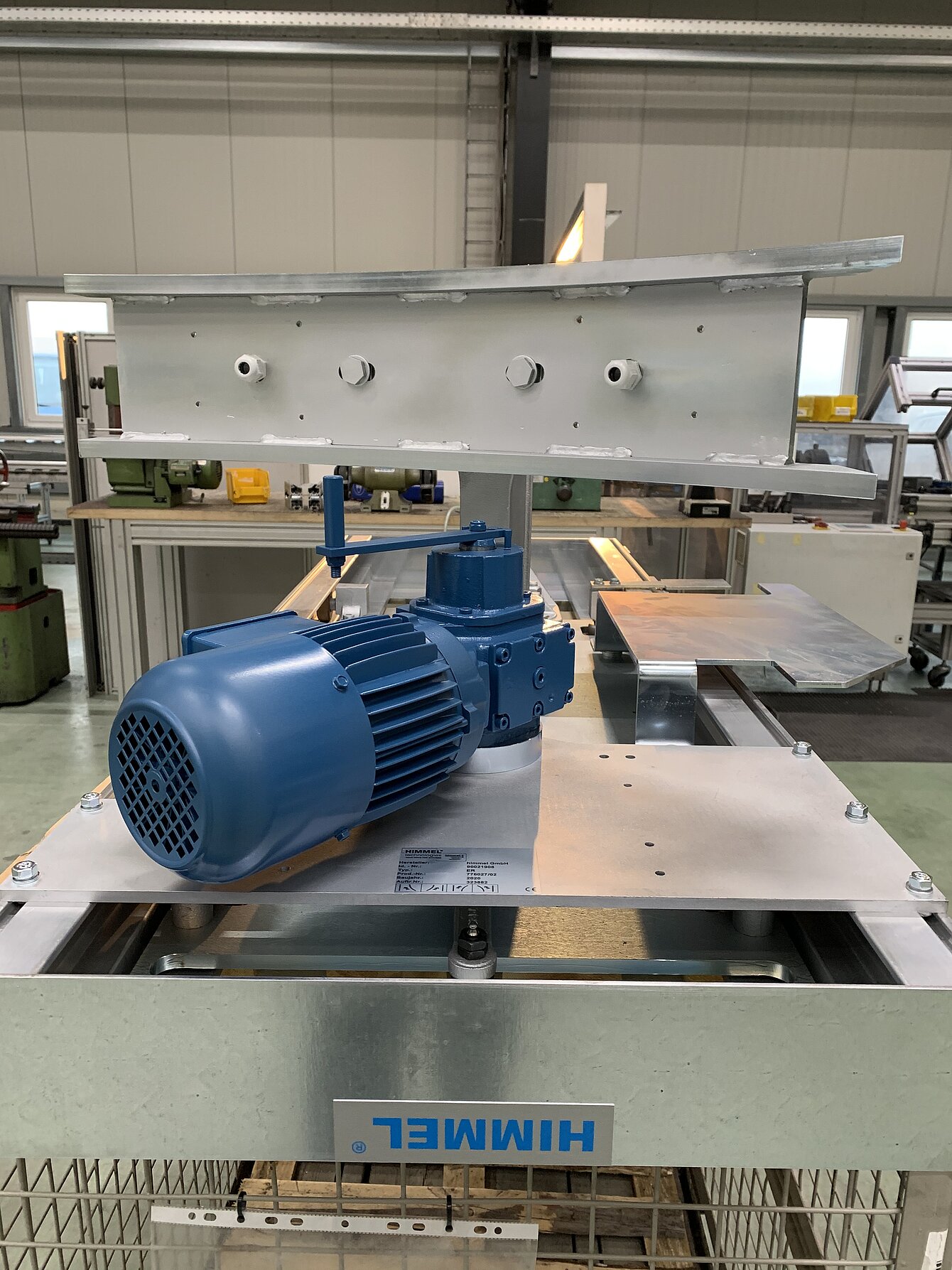

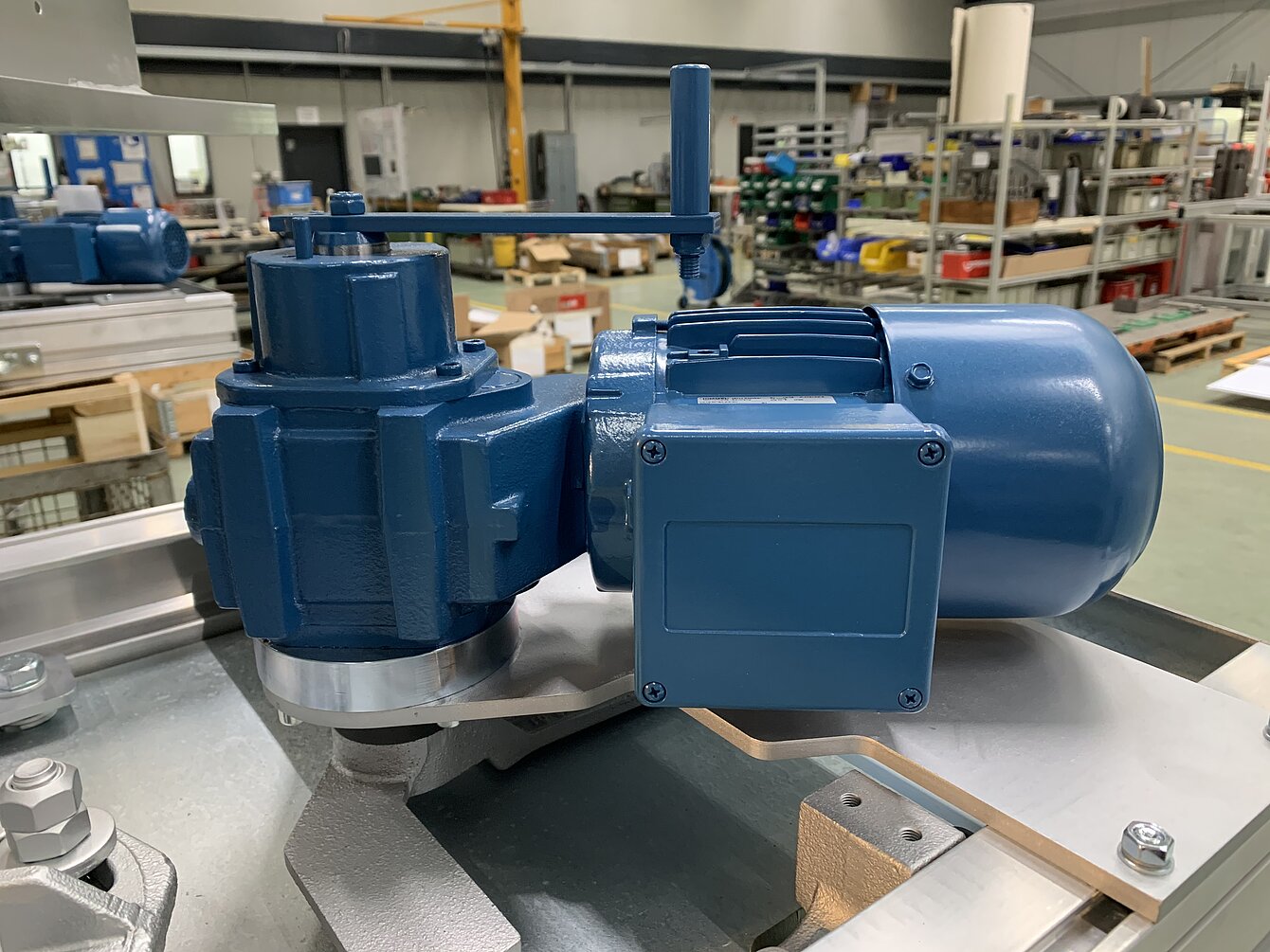

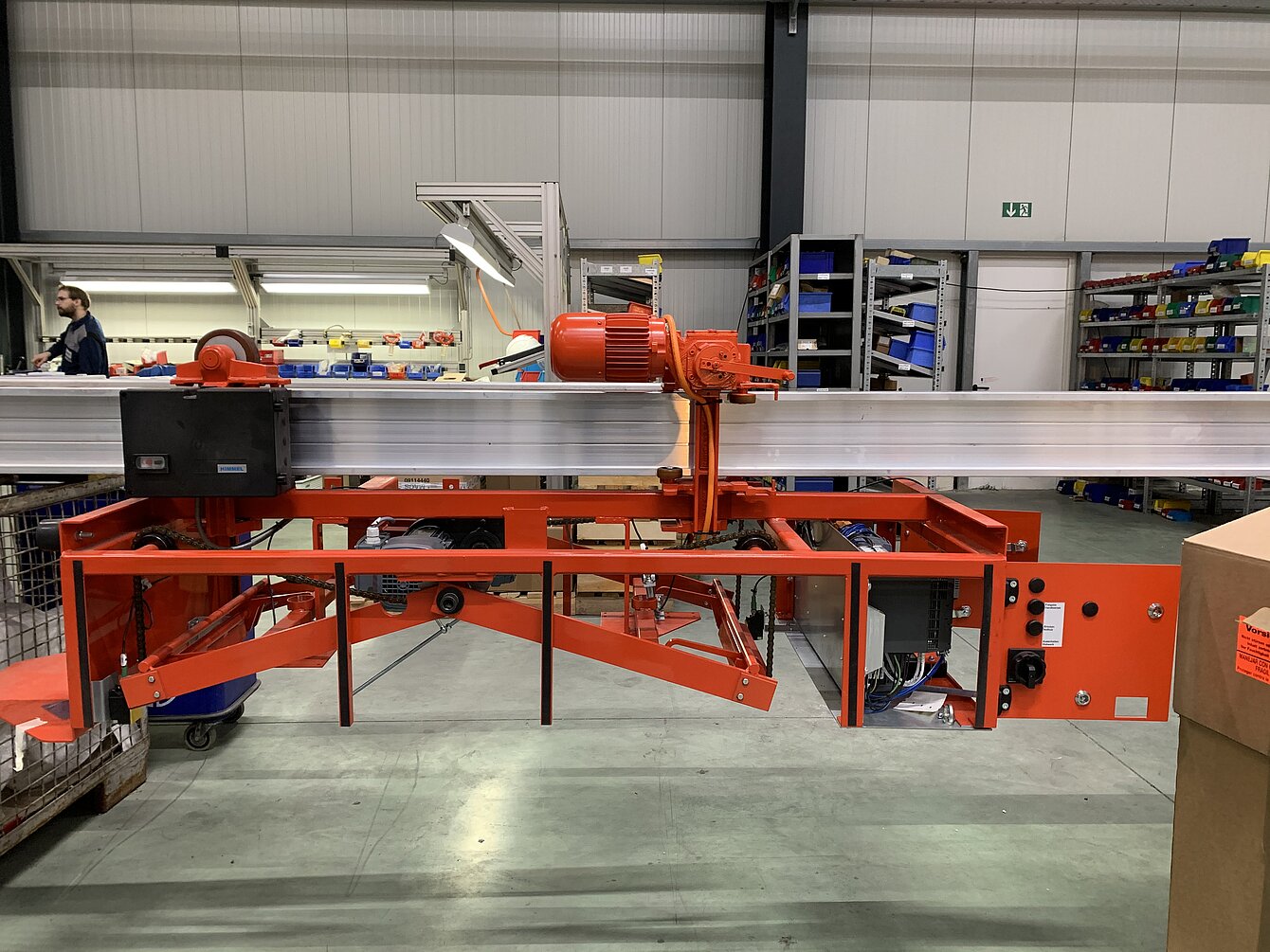

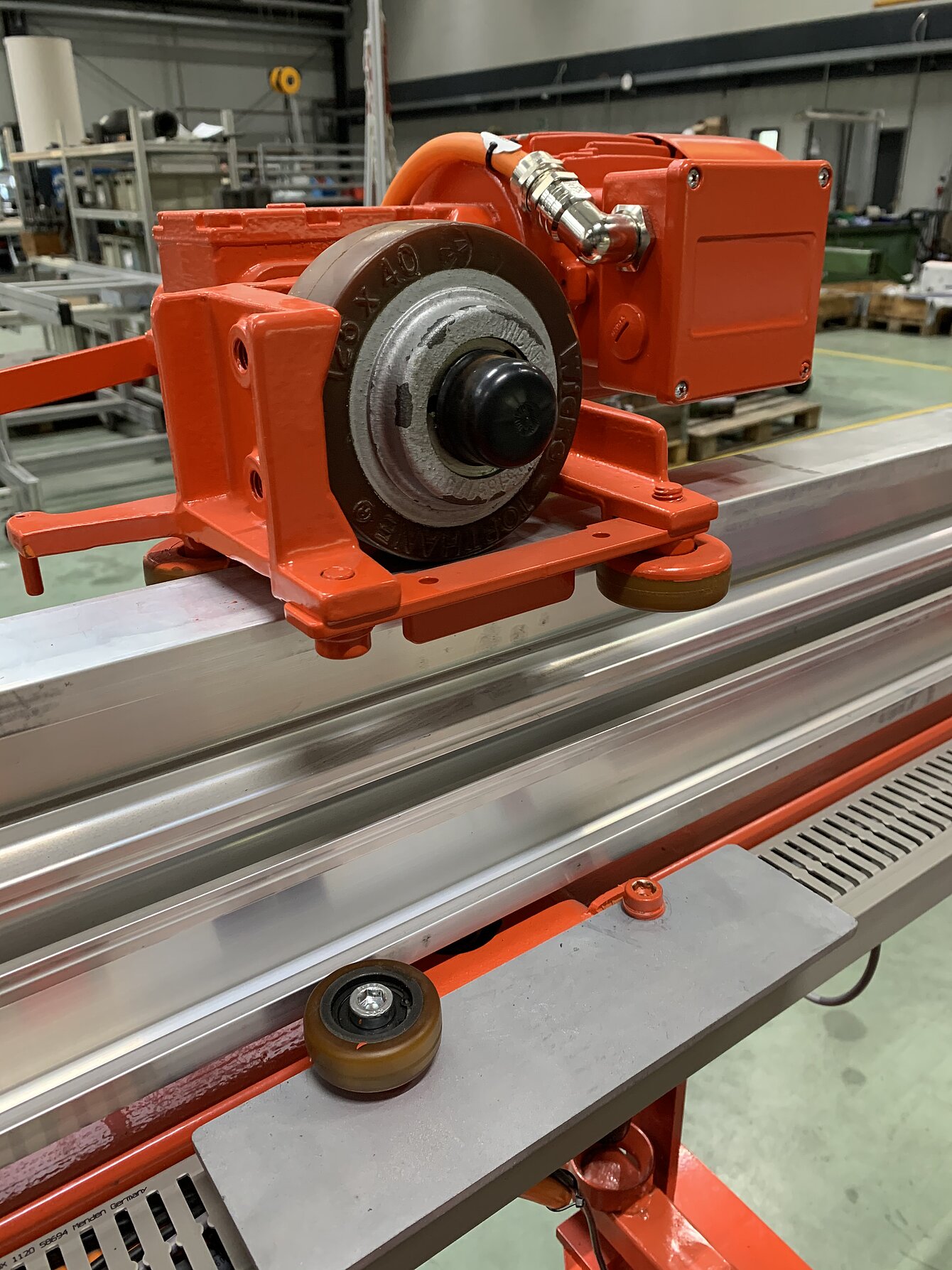

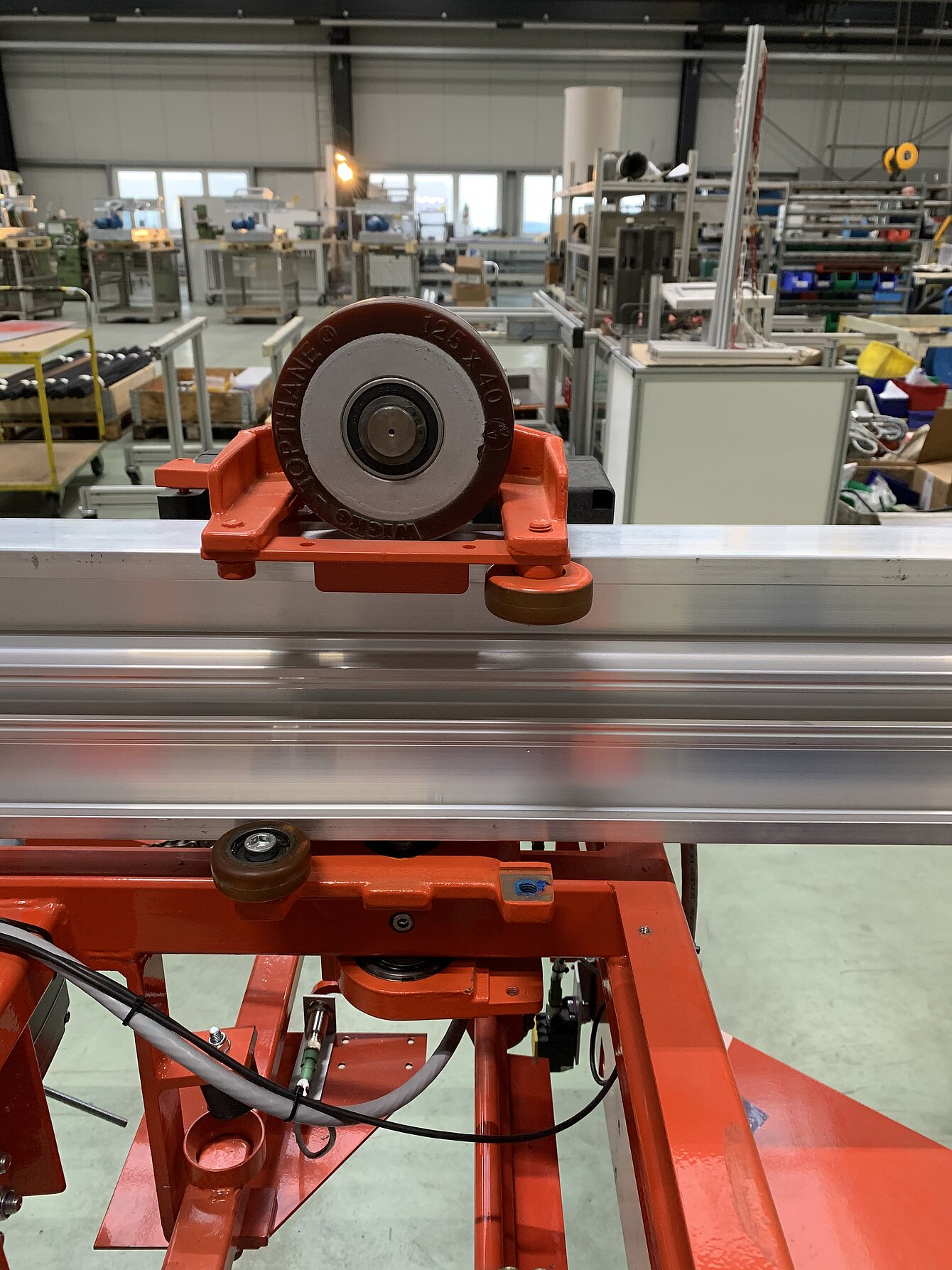

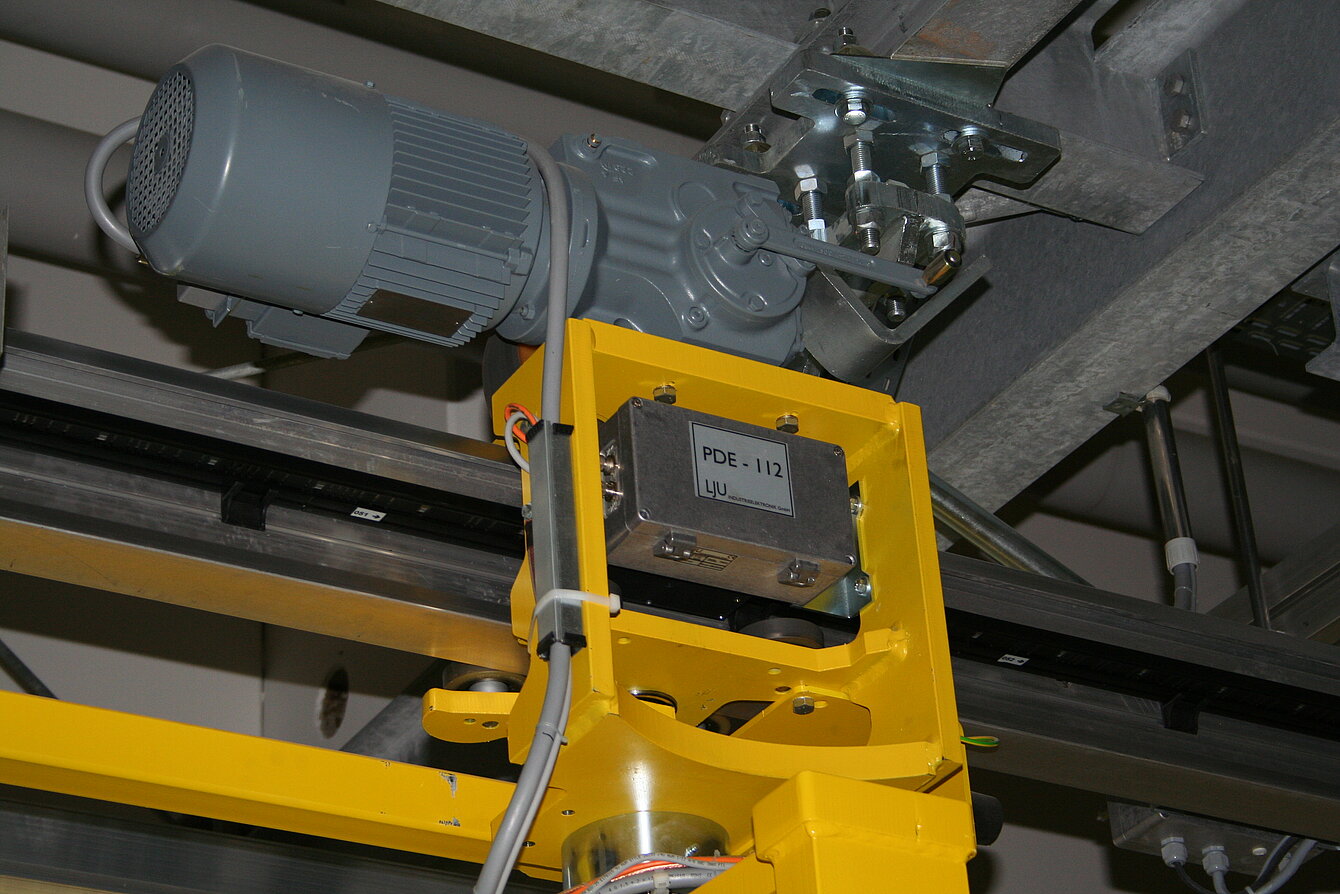

Elektrohängebahn-Getriebemotoren

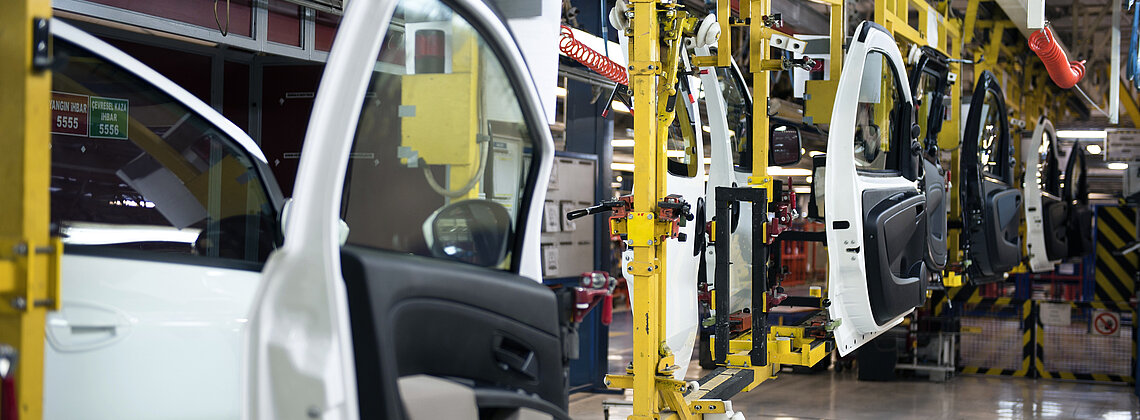

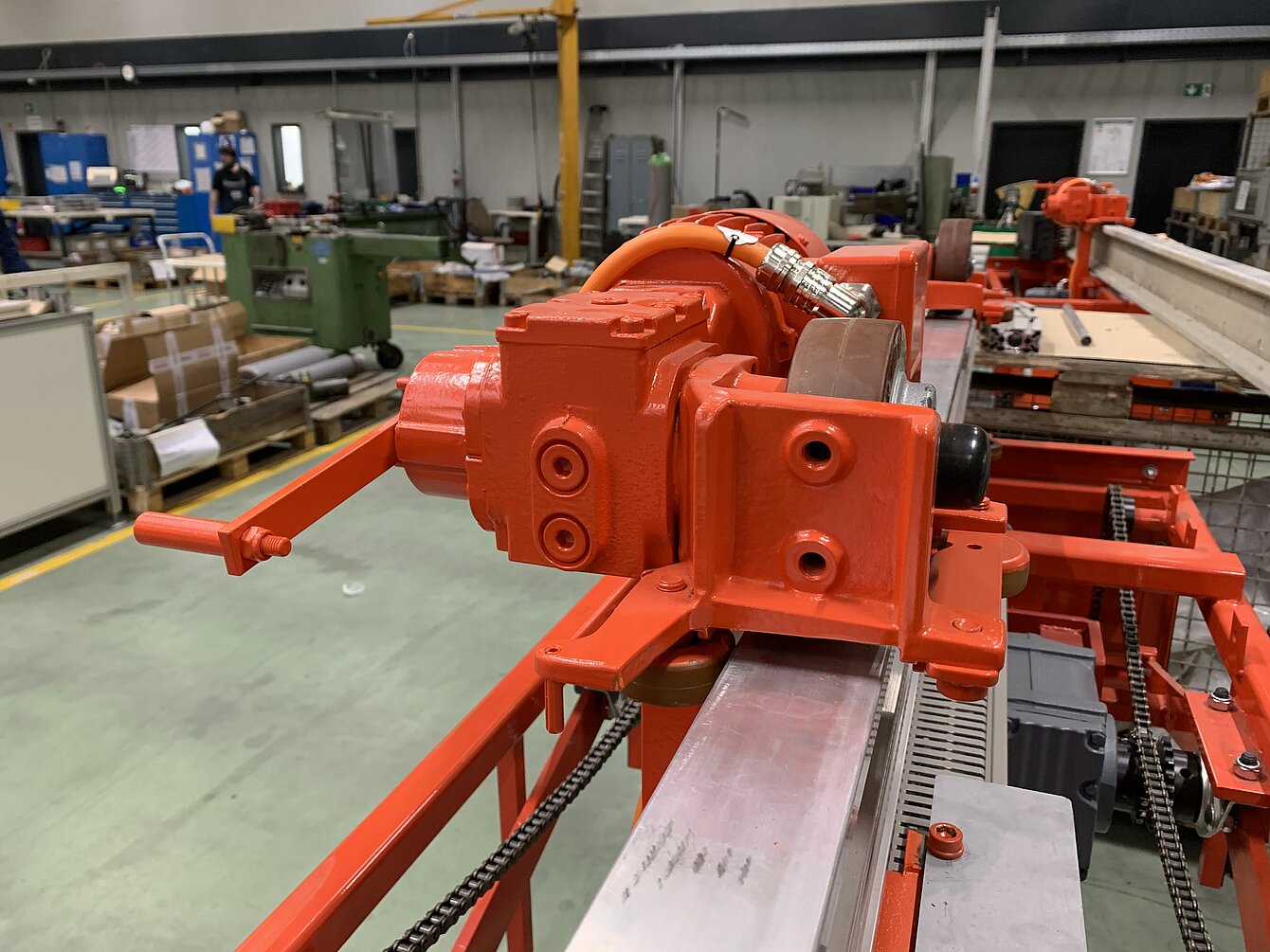

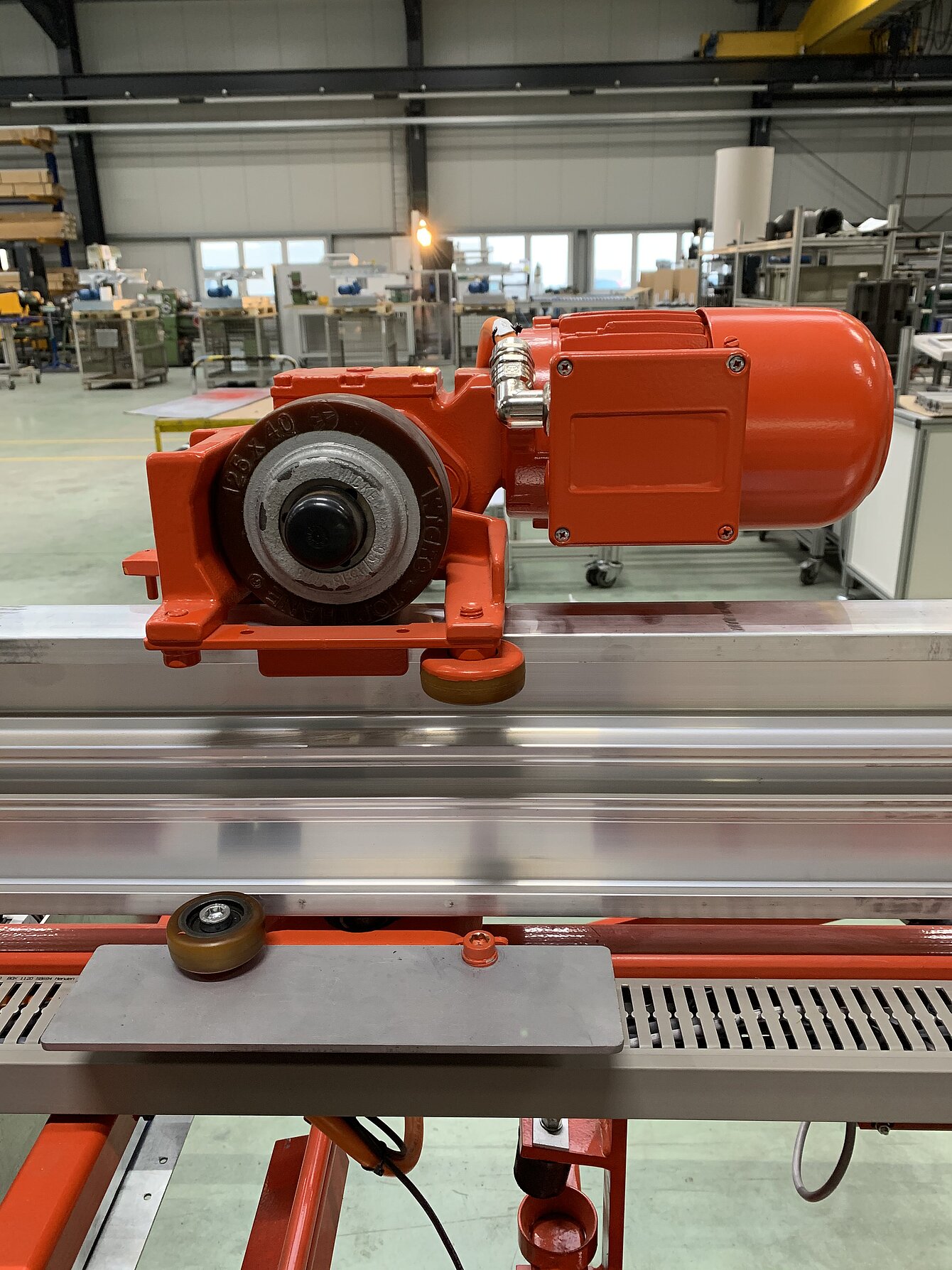

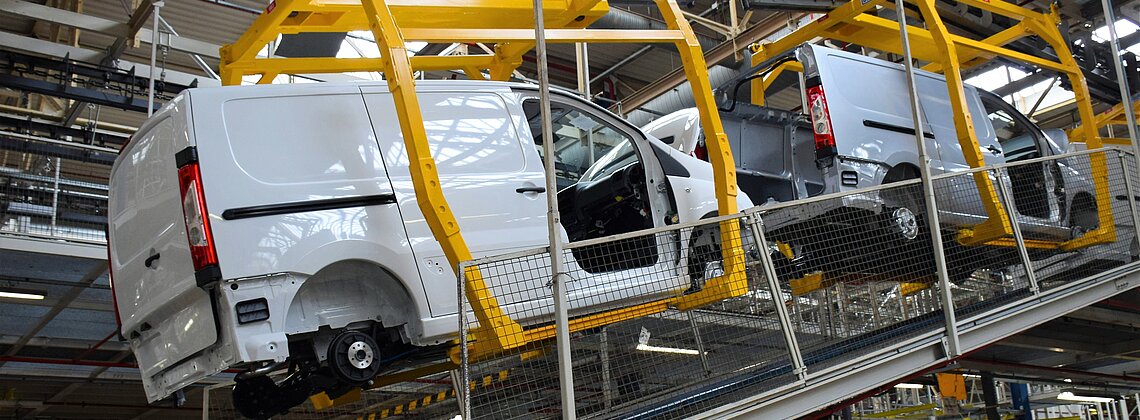

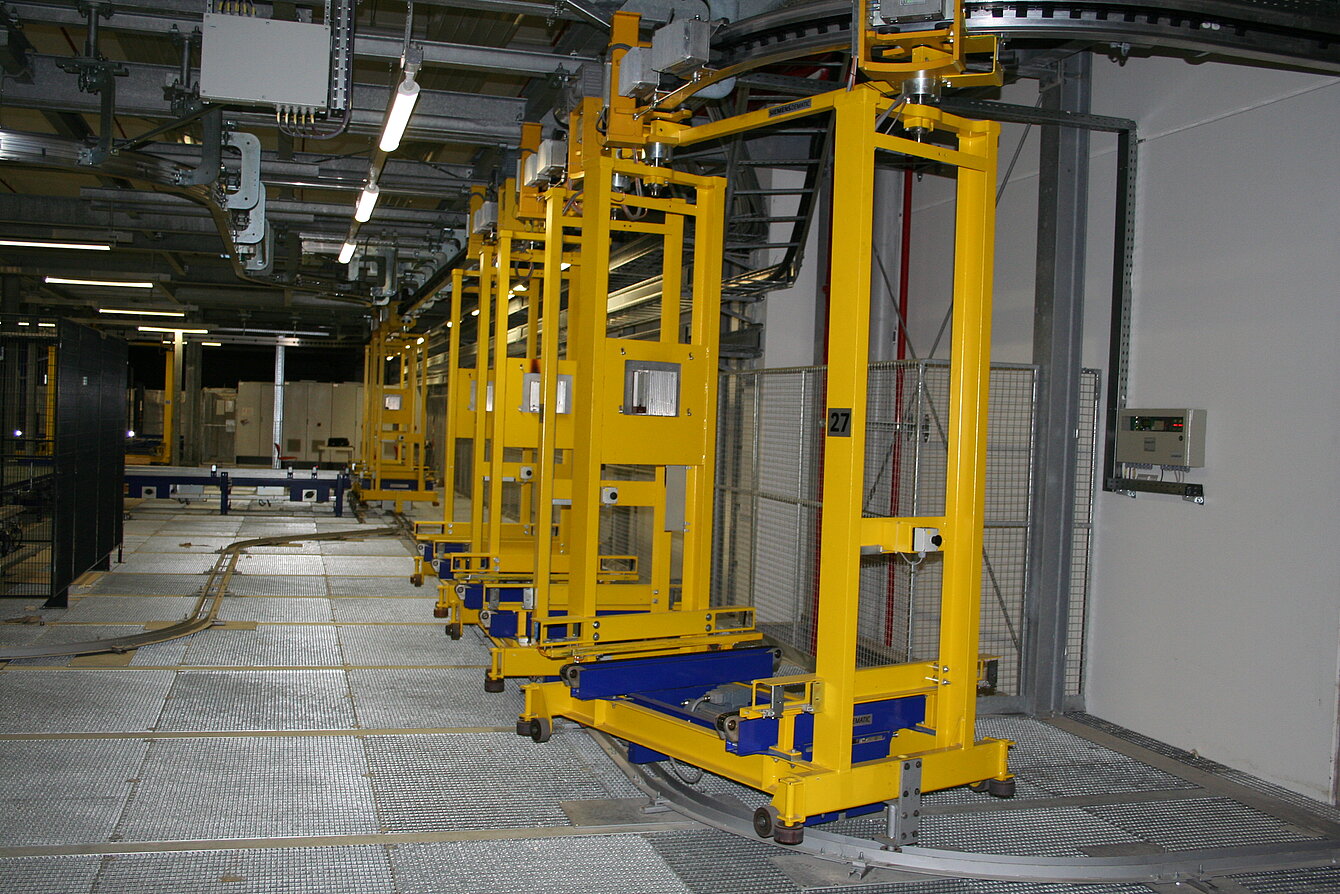

HIMMEL®-Elektrohängebahn-Getriebemotoren(EHB) sind sowohl für den Transport von schweren Lasten geeignet – wie beispielsweise in der Automobilindustrie bei der Vor- und Endmontage kompletter Fahrzeuge – als auch von kleineren Lasten, z.B. von Haushaltsgeräten.

Für die Beförderung Ihrer Produkte in Fertigung, Lager und Montage bieten wir Ihnen immer den passenden Getriebemotor – unsere innovative Lösung für Ihre Transportaufgaben.

Die Getriebegehäuse aus Grauguss sind stabil, schwingungsdämpfend und für den Dauerbetrieb konstruiert. Ölverluste oder Eindringen von Staub wird durch Radial-Wellendichtringe mit Staublippe verhindert.

Die Zahnräder der Stirnradstufe werden gefräst und oberflächengehärtet. Durch die Schrägverzahnung und die geschliffenen Zahnflanken wird höchste Laufruhe erreicht.

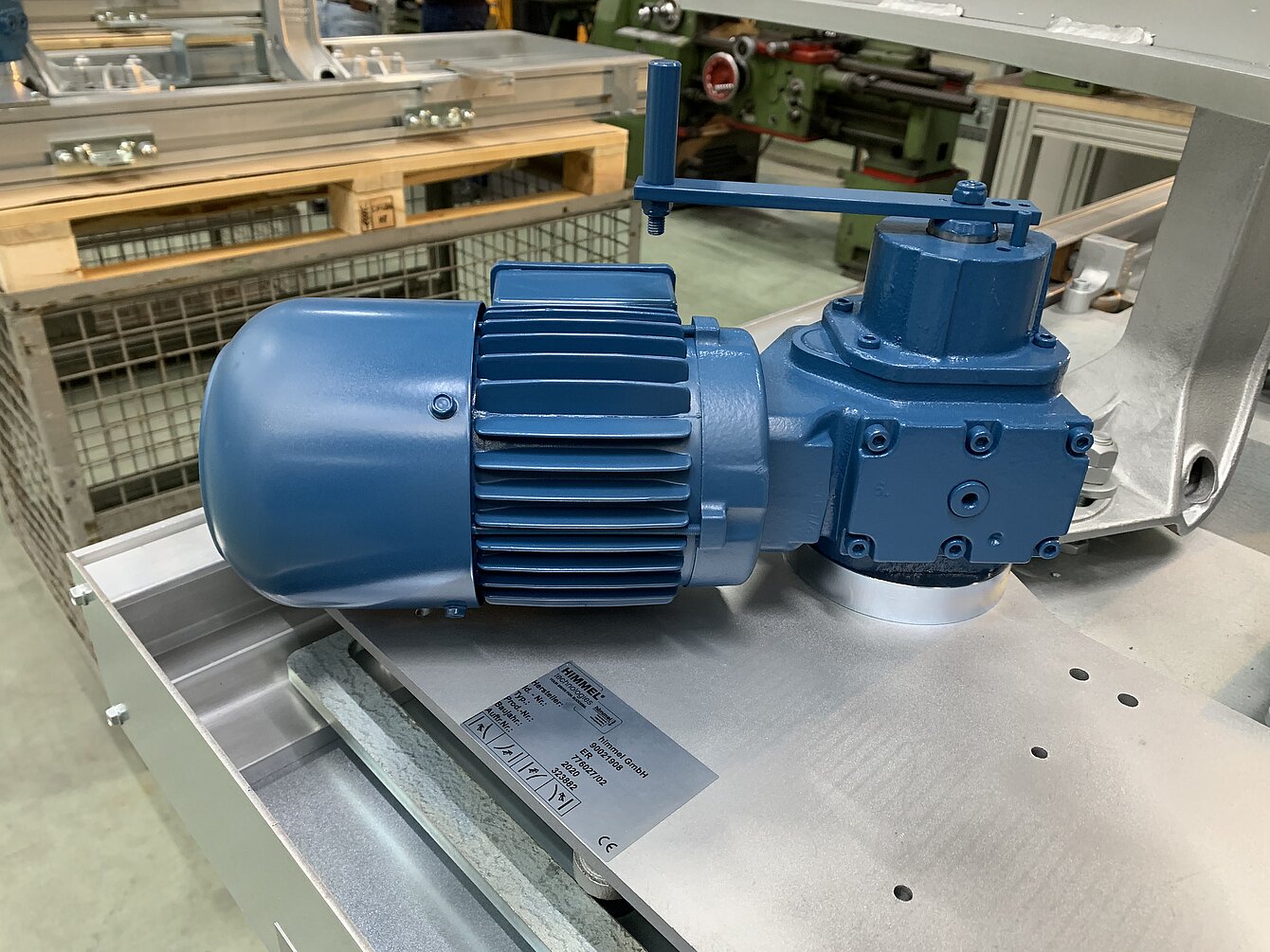

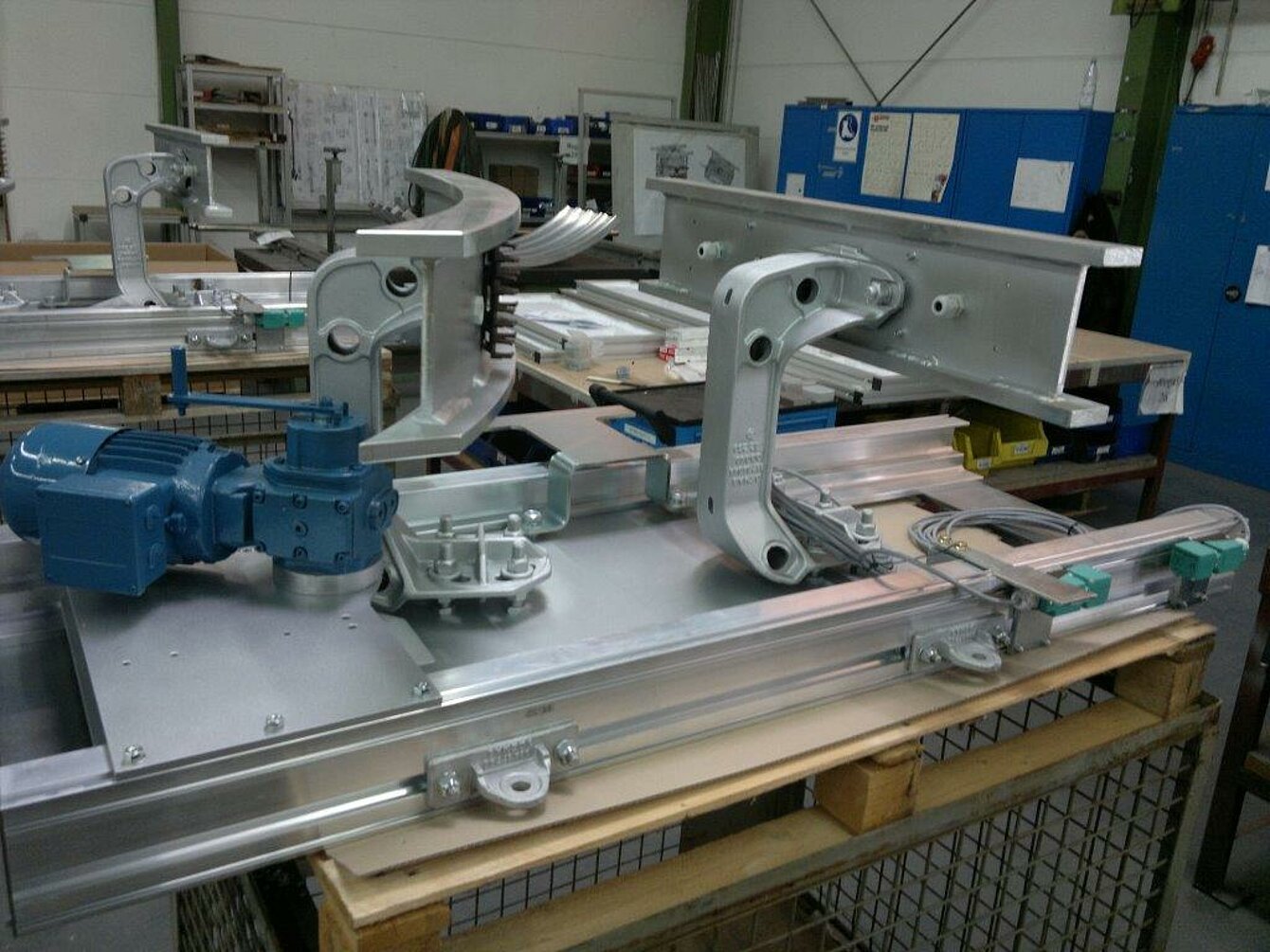

Ein fein abgestuftes Getriebeprogramm aus unserem Baukastensystem mit 6 Getriebegrößen ermöglicht stets eine Auswahl des geeigneten Antriebes und bietet somit Kostenvorteile. Wahlweise stehen HIMMEL®-EHB-Kegelstirnradgetriebemotoren oder HIMMEL®-EHB-Schneckenstirnradgetriebemotoren zur Verfügung.

Hohe Drehmomente sowie hohe zulässige Radlasten zeichnen das EHB-Getriebeprogramm aus. Neben Getrieben, die der VDI-Richtlinie 3643 entsprechen, deckt das Programm auch den Bereich der Schwerlast-EHB ab.

Elektrohängebahn-Getriebemotoren

ANSPRECHPARTNER

Kaufmännischer Vertriebsinnendienst
Jana Eßling
+49 (0) 2452 910 235
Jana.Esslingprotected@himmelinfo.de



Kaufmännischer Vertriebsinnendienst
Nicole Heermann
+49 (0) 2542 910 212
Nicole.Heermannprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Christoph Kloster
+49 (0) 2542 910 253
Christoph.Klosterprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Tobias Kuhlage
+49 (0) 2542 910 330
Tobias.Kuhlageprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Christian Mesken
+49 (0) 2542 910 259
Christian.Meskenprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Tobias Middendorf
+49 (0) 2542 910 134
Tobias.Middendorfprotected@himmelinfo.de



Technischer Vertriebsinnendienst
Ulrich Schwitte
+49 (0) 2542 910 322
Ulrich.Schwitteprotected@himmelinfo.de

Vorteile

  • Hohe Verfügbarkeit und schnelle Lieferung wichtiger Ersatzteile
  • Notdienst
  • Reparatur vor Ort
  • Fachpersonal
  • Service und Reparatur aller Hersteller
  • Hohe Fertigungstiefe
  • Firmeninterner Steuerungsbau
  • Individuelle Lösungen
  • Problemloser und sicherer Einsatz in Arbeitsbereichen
  • Flexible Streckenführung – Anpassung an jede Linienführung
  • Auch bei großen Gewichten, hohe und flexible Transportgeschwindigkeit
  • Wiederverwendung der Getriebe bei Umbau, Anpassung und Erweiterung der Anlage
  • Niedrige Wartungskosten
  • Einfache Montage zusätzlicher Fahrwagen

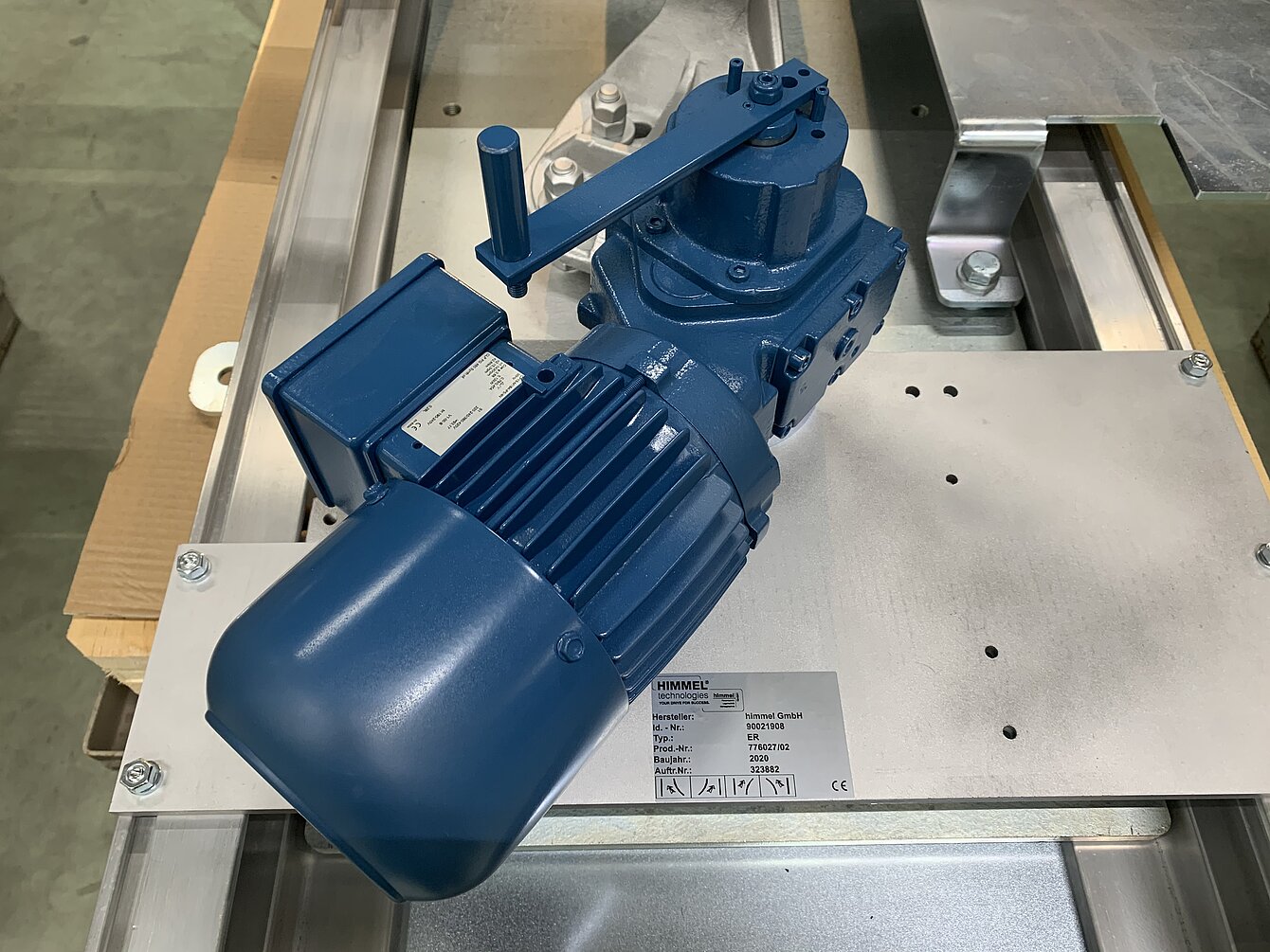

  • Ausrückkupplung für die Trennung der Kraftübertragung zwischen Antrieb und Fördersystem

Einsatzgebiete

  • Automobilindustrie
  • Chemische Industrie
  • Lebensmitteltechnik (Hygienische Anforderungen)
  • Getränkeindustrie
  • Verpackungsmaschinen
  • Lager und Logistikzentren
  • Freizeitanlagen
  • Haushaltsgeräteindustrie

Eigenschaften und technische Daten

Eigenschaften

  • 6 Baugrößen
  • Übersetzungsvielfalt aus der Baukastenreihe unserer HIMMEL – Getriebemotoren
  • Schrägverzahnung
  • Geschliffenen Zahnflanken für ruhigen Lauf

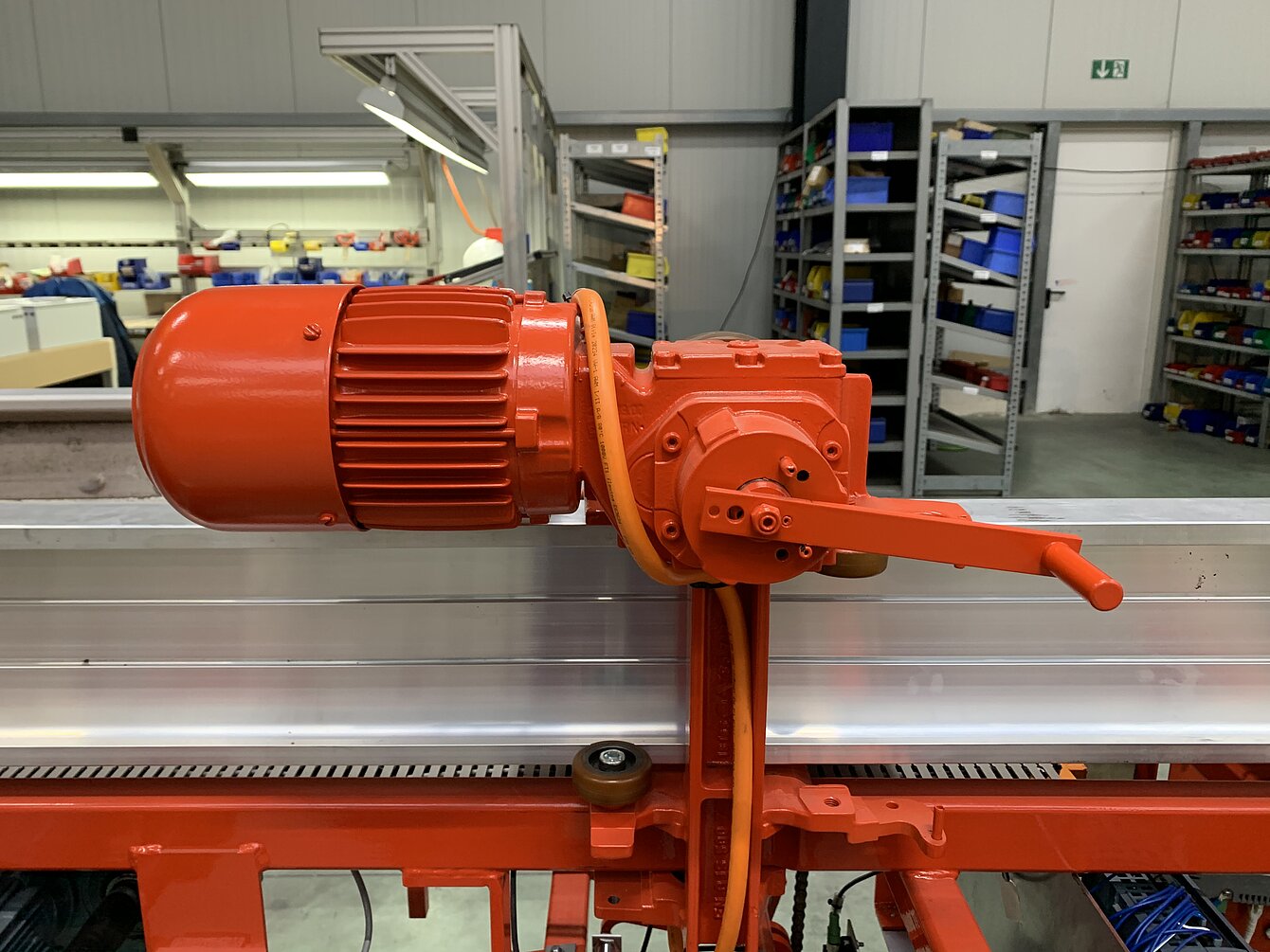

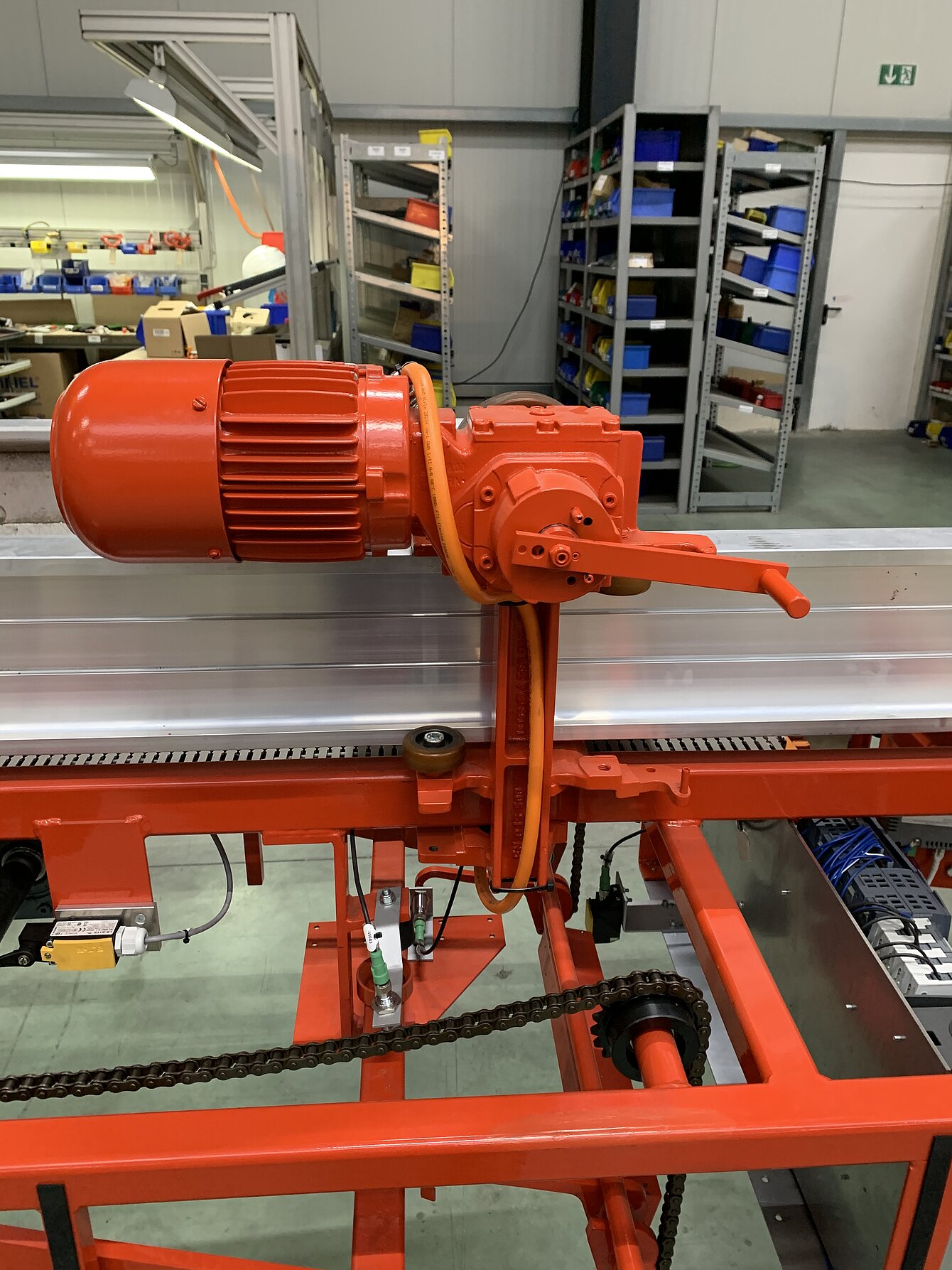

  • Ausrückkupplung dient zur Trennung der Kraftübertragung zwischen Antrieb und Fördersystem
  • Graugussgehäuse für stabilen und schwingungsarmen Dauerbetrieb
  • Leistungsanpassung für jede Anwendung



Optionen

  • Bremsanbau
  • Wellenausführung nach Ihren Angaben
  • Ausführung mit zwei Motordrehzahlen (2/4; 4/8; 8/2; 12/2 polig)
  • Frequenzumrichterbetrieb
  • Motoranbau über Kupplungsadapter

Weitere Optionen nach Kundenwunsch möglich.


technische Daten  CF15
Type  CF15
Drehmoment: 40 Nm
Gesamtlast: 700 kg
Achslast: 3.500 N

technische Daten  CF25
Type  CF25
Drehmoment: 130 Nm
Gesamtlast: 1.200 kg
Achslast: 9.000 N

technische Daten  KF34
Type  KF34
Drehmoment: 200 Nm
Gesamtlast: 1.500 kg
Achslast: 7.500 N

technische Daten  KF45
Type  KF45
Drehmoment: 330 Nm
Gesamtlast: 2.000 kg
Achslast: 11.500 N

technische Daten  KF65
Type  KF65
Drehmoment: 500 Nm
Gesamtlast: 4.000 kg
Achslast: 20.000 N

technische Daten  KF85
Type  KF85
Drehmoment: 900 Nm
Gesamtlast: 5.000 kg
Achslast: 25.000 N
