HIMMEL Tür- und Torantriebe

HIMMEL Tür- und Torantriebe für Industrietorsysteme.

Getriebe und Motor sind zu einer stabilen und formschönen Einheit zusammengebaut. Die Getriebegehäuse sind stabil, schwingungsdämpfend und für Dauerbetrieb konstruiert. Alle Antriebe sind Weiterentwicklungen unserer Getriebe und bauen ebenfalls auf das vorhandene Baukastensystem auf. Dadurch können wir eine Vielzahl an Drehmoment- und Drehzahlapplikationen abbilden.  Ölverlust oder Eindringen von Staub wird durch Radial-Dichtringe mit Staublippe verhindert. Sämtliche Zahnräder sind schrägverzahnt, geschliffen und oberflächengehärtet. Dadurch wird eine sehr hohe Laufruhe garantiert.

HIMMEL Tür- und Torantriebe werden für den Antrieb von Rolltoren, Hubtoren, Sektionaltoren und Schnelllauftoren genutzt. HIMMEL Tür- und Torantriebe wurden zunächst für den Einsatz in der Lebensmittelbranche (z.B. Kühlhäuser) entwickelt, sodass sie in Umgebungen, wo eine höhere Schutzart gefordert wird, problemlos eingesetzt werden können.

HIMMEL Tür- und Torantriebe sind auf Wunsch auch mit einer Absturzsicherung lieferbar.

Unsere HIMMEL®- Tür- und Torantriebe erhalten Sie in folgenden Ausführungen:

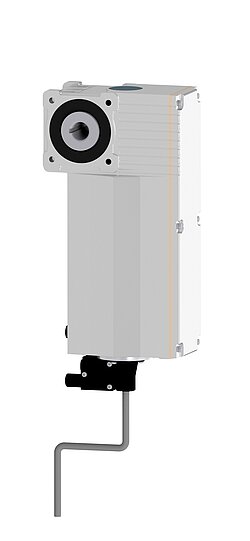

  • HIMMEL®-Schneckengetriebemotor SL50
  • HIMMEL®-Einbaupatrone SLP150

ANSPRECHPARTNER

Kaufmännischer Vertriebsinnendienst
Jana Beckmann
+49 (0) 2542 910 235
Jana.Beckmannprotected@himmelinfo.de


Technischer Vertriebsinnendienst
Christoph Kloster
+49 (0) 2542 910 253
Christoph.Kloster@himmelinfo.de


Geschäftsbereichsleiter
Tobias Bengfort
+49 (0) 2542 910 399
tobias.bengfort@himmelinfo.de

Vorteile

HIMMEL®-Schneckengetriebemotor SL50

  • Öffnen und Schließen mit hohen Geschwindigkeiten
  • Energieeinsparung durch kurze Öffnungs- und Schließvorgänge
  • Zuverlässigkeit
  • Vielfältigkeit an Produktausführungen
  • Standardisierte und individuell entworfene Produkte
  • Höhere Effizienz und Zuverlässigkeit durch die Auswahl hochwertiger Materialien
  • Gutes Preis-Leistungs-Verhältnis
  • Geräuscharmer Betrieb
  • Robuste Ausführung
  • Kompakte und platzsparende Bauweise
  • Hohe Schutzart IP65
  • Höchste Flexibilität
  • Individuelle Kundenanpassung
  • Baukastensystem
  • Schnelle Lieferzeiten
  • Umsetzung von Sonderlösungen möglich
  • Hohe Leistungsdichte
  • Spannungsversorgung 1 x 230 V



HIMMEL®-Einbaupatrone SLP150

  • Kompakte und platzsparende Bauweise im Rohr
  • Reduktion von Bauteilen bei der Torherstellung
  • Maximale Torbreite durch innenliegenden Antrieb
  • Lebensdauer > 1,5 Mio Lastwechsel / wartungsfrei

Einsatzgebiete

HIMMEL®-Schneckengetriebemotor SL50

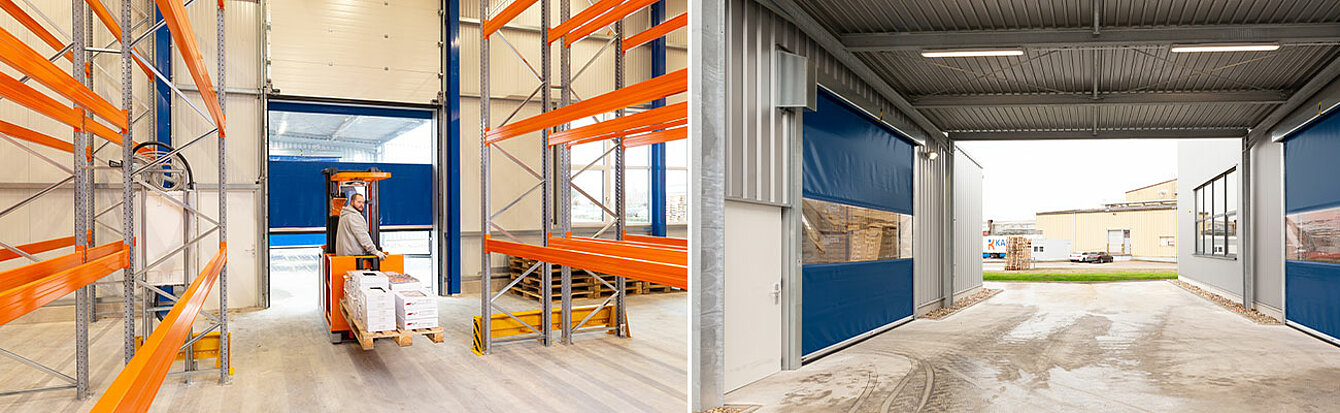

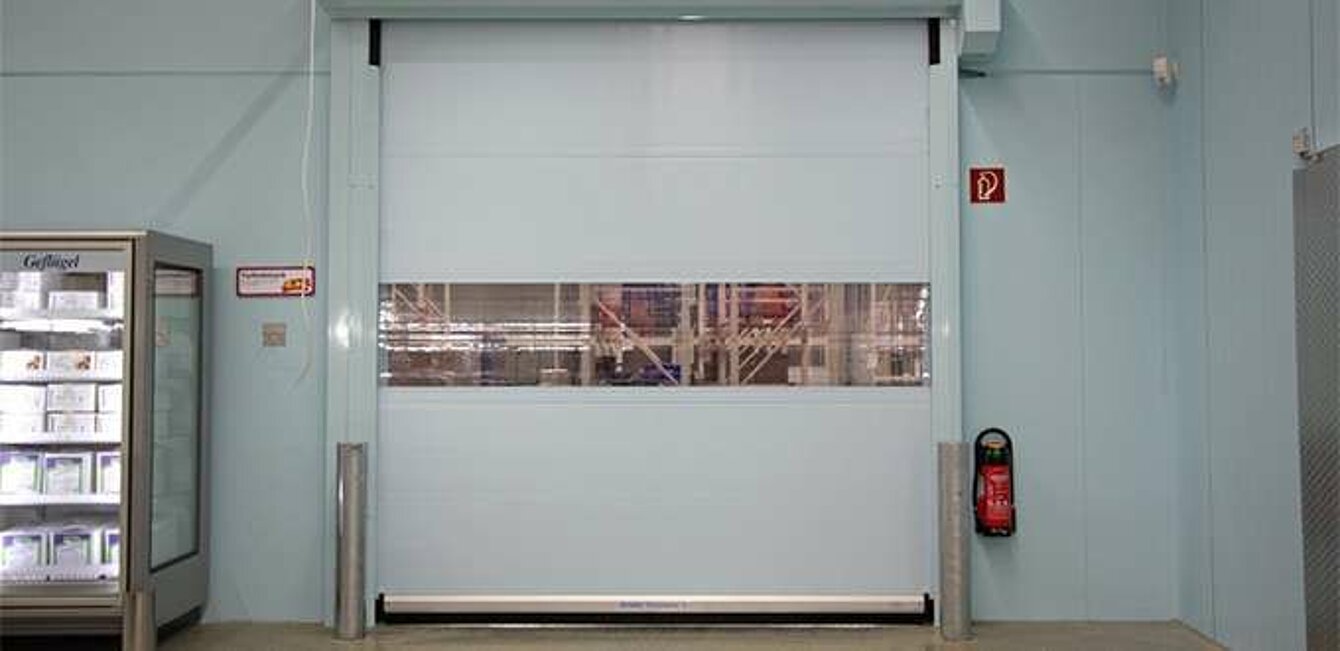

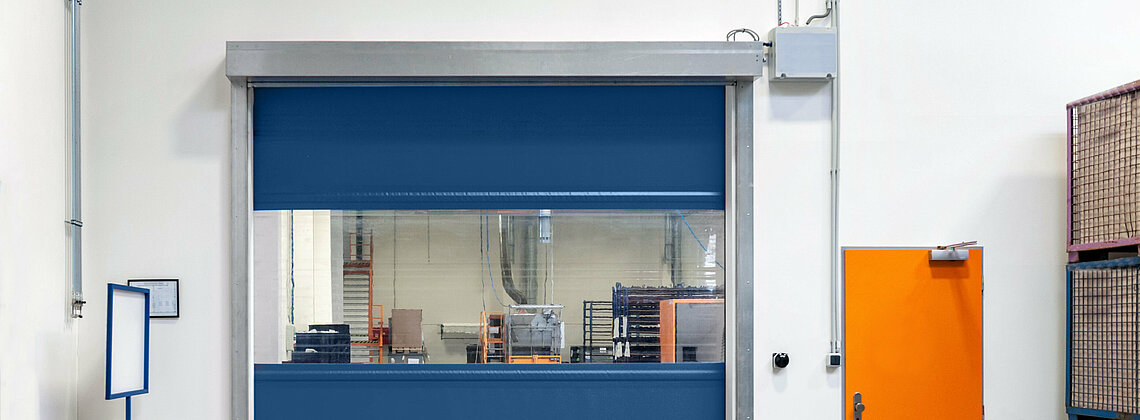

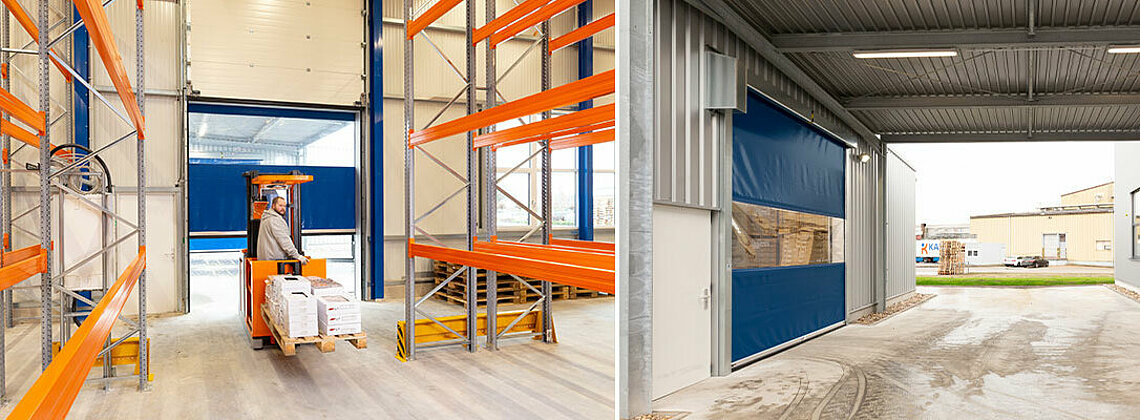

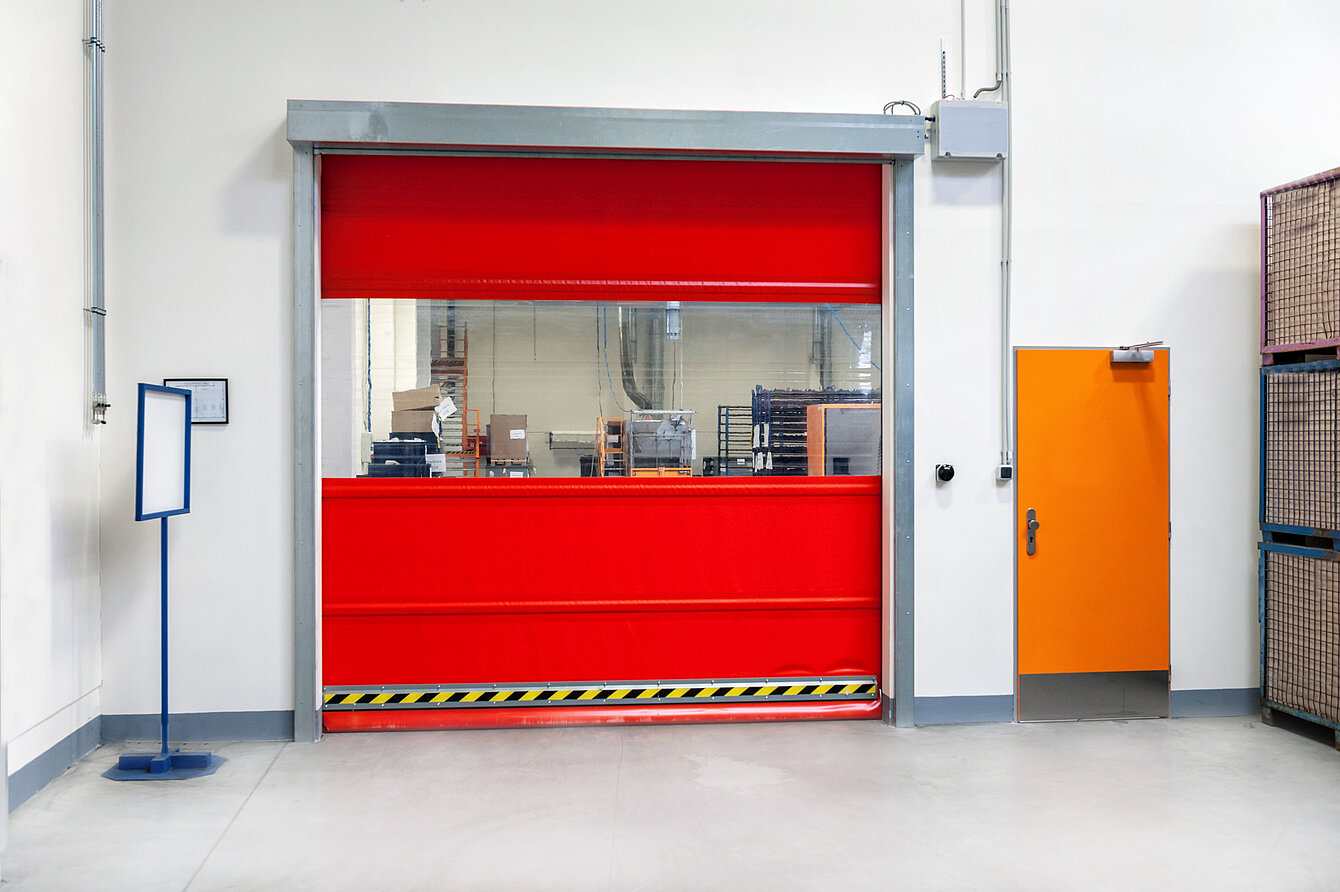

  • Schnelllauftore
  • Rolltore
  • Sektionaltore
  • Hubtore
  • Schiebetore
  • Fluchtwegtore

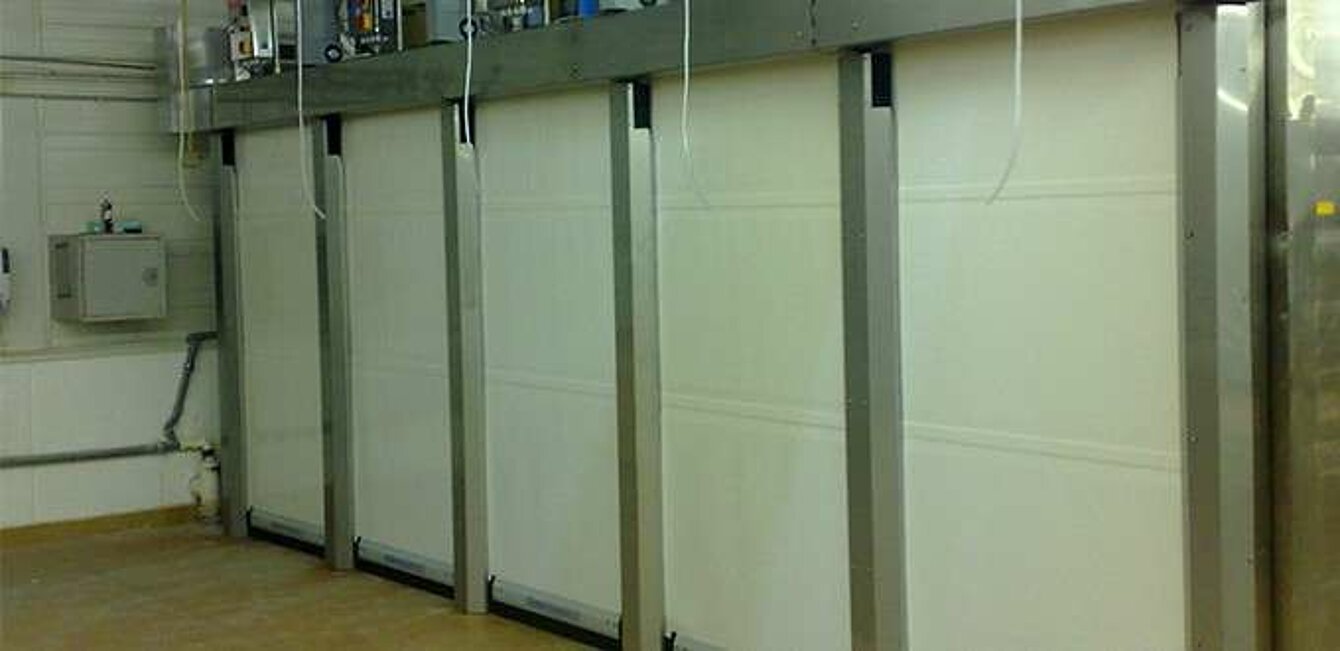

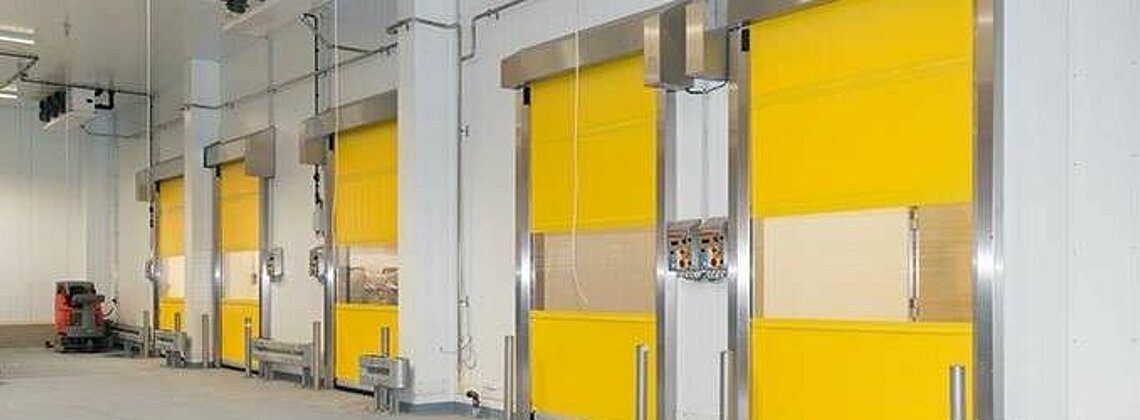

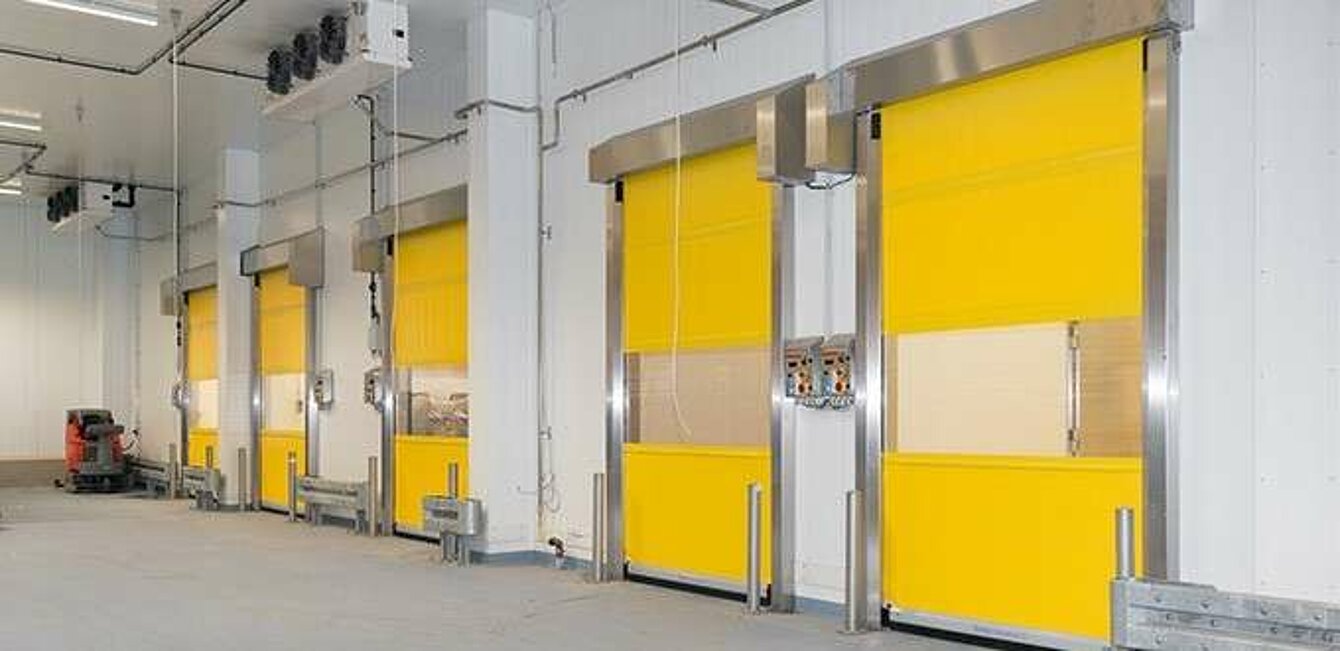

  • Kühltor/Tiefkühltore

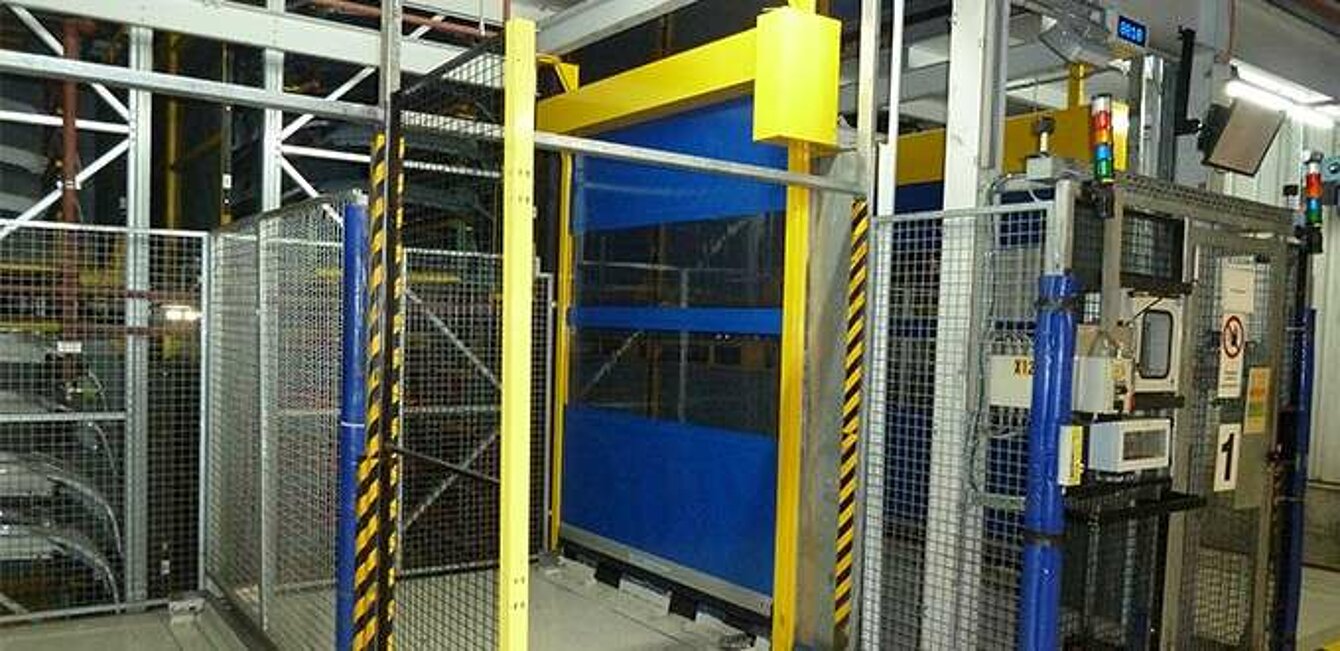

  • Maschinenschutztore
  • Fördertechnik

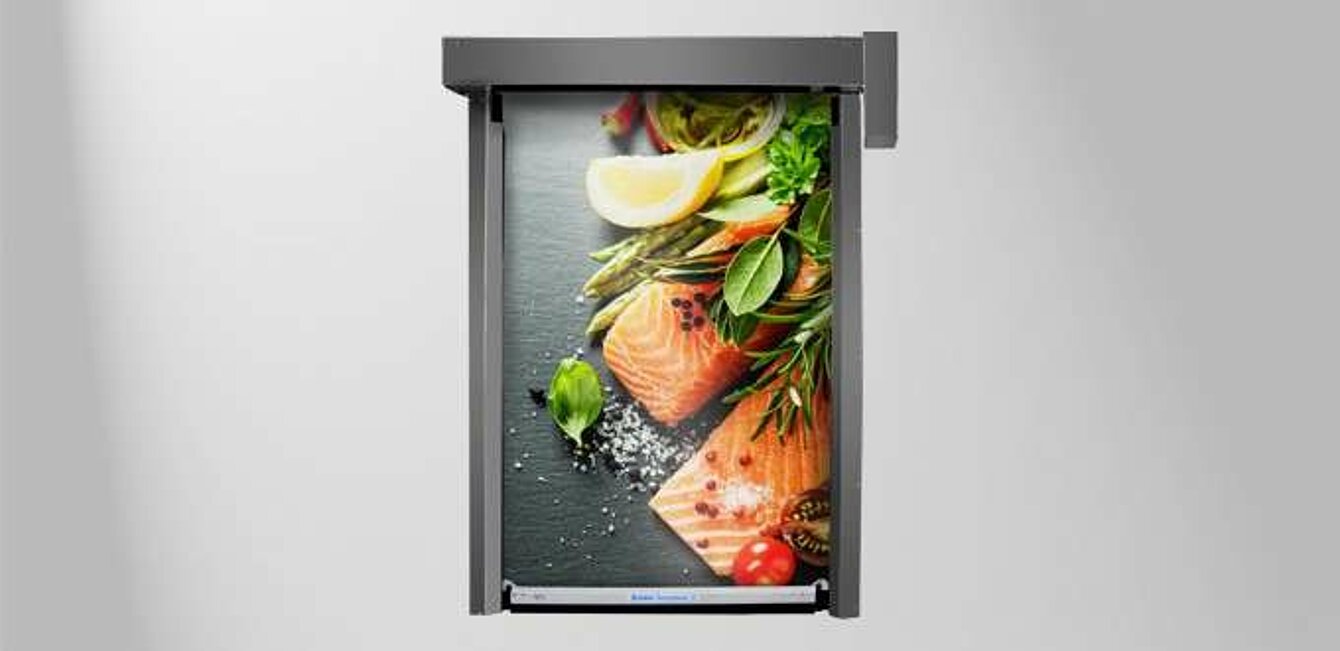

  • Bedrucktes Tor (Werbung)
  • Insektenschutztor
  • Reinraumtor

HIMMEL®-Einbaupatrone SLP150

  • Schnelllauftore
  • Kühltor/Tiefkühltore
  • Maschinenschutztore
  • PVC-Tore
  • Folientore
  • Reinraumtore

Eigenschaften des SL50 Antriebs des Bereichs HIMMEL®-Tür und Torantriebe

  • Übersetzungsvielfalt aus der Baukastenreihe unserer HIMMEL®-Getriebemotoren
  • Getriebe und Motor in einem Gehäuse
  • Gehäuse aus Aluminium
  • Hygieneausführung
  • Schutzart IP65
  • Schrägverzahnung
  • Geschliffenen Zahnflanken für ruhigen Lauf
  • Abtriebswelle aus Stahl
  • Positionserkennung über einen Geberanbau
  • Verschiedene Anbauvarianten sind möglich



Optionen

  • Bremsanbau mit Arbeits- oder Ruhestrombremse
  • Wellenausführung nach Ihren Angaben
  • Wellenausführung in Edelstahl
  • Frequenzumrichterbetrieb geeignet
  • Mit Handkurbel oder Haspelkette für Notbetrieb
  • Wartungsfreie Fangvorrichtung als Absturzsicherung der Tore
  • Heizpatrone für den Tiefkühlbereich
  • Steuerung und weitere Komponenten wie Lichtgitter

Weitere Optionen nach Kundenwunsch.



Technische Daten

  • Leistung: 0,18 kW bis 1,4 kW
  • Drehmoment 35 Nm bis  95 Nm
  • Drehzahl             9 U/min bis 140  U/min
  • Übersetzung     10,0  bis  75,0





Eigenschaften des SLP150 Antriebs des Bereichs HIMMEL®-Tür und Torantriebe

  • Übersetzungsvielfalt aus der Baukastenreihe unserer HIMMEL®-Getriebemotoren
  • Getriebe und Motor als eine Einheit
  • Innenliegende Bremse
  • Planetengetriebe für hohe Drehmomente



Optionen

  • Longlife Version > 2,5 Mio Lastwechsel / wartungsfrei
  • Bremsanbau mit Arbeits- oder Ruhestrombremse
  • Wellenausführung in Edelstahl
  • Wicklungsschutz
  • Notöffnug
  • Heizpatrone für den Tiefkühlbereich



Technische Daten

  • Leistung 0,37 kW bis 2,00 kW
  • Umfangsgeschwindigkeit 0,40 m/sek – 2,20 m/sek
  • Einbaudurchmesser 148 mm - 156 mm
